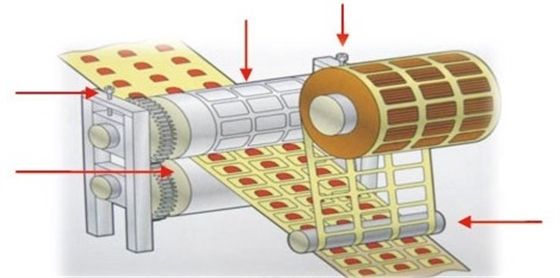

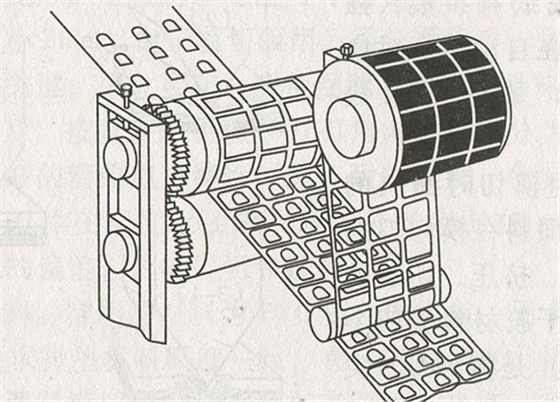

在不干膠標(biāo)簽印刷與模切中，總會出現(xiàn)很多問題，最常見的就是

涂膠面與膠黏劑的結(jié)合力

以薄膜為面材的不干膠標(biāo)簽，其涂膠面與膠黏劑結(jié)合力低是造成殘膠和溢膠的重要因素。為增加這一結(jié)合力，需要在涂膠前對薄膜的涂膠面進(jìn)行處理，一種方法是涂層處理，另一種方法是電暈處理。電暈處理的方式因成本上具有的相對優(yōu)勢，被企業(yè)采用得更多，但涂膠前、電暈處理后涂膠面達(dá)因值的控制非常關(guān)鍵。

膠黏劑的含水量和固化物含量也是影響結(jié)合力的重要因素，因此也需嚴(yán)格控制。膠黏劑的內(nèi)聚力是另外一個需要注意的因素，膠黏劑的內(nèi)聚力越低，溢膠的可能性就越高。

膠黏劑的流動性與涂布量

膠黏劑流動性越強(qiáng)，越容易產(chǎn)生溢膠。當(dāng)溫度較高時，膠黏劑的流動性也好，此時其初始黏性也就越強(qiáng)。高溫高濕的環(huán)境會使膠黏劑的流動性大大增加，所以夏季、雨季是溢膠問題的多發(fā)季。基于此，需要對不干膠材料的庫存環(huán)境、不干膠標(biāo)簽加工環(huán)境和成品標(biāo)簽存放環(huán)境的溫濕度控制給予高度重視。

需要注意，不應(yīng)將采用不耐高溫膠黏劑的不干膠材料置于不恰當(dāng)?shù)母邷赜∷⒓庸きh(huán)境中，如用于HPWS2000數(shù)碼印刷機(jī)的熱熔膠材料要求能耐溫150℃以上，但AW5209這種不干膠材料只能耐溫70℃以下，意味著AW5209不適宜在HPWS2000數(shù)碼印刷機(jī)上進(jìn)行加工；印刷刮刮涂層需要采用絲網(wǎng)印刷工藝印刷刮刮銀墨，但絲網(wǎng)印刷的銀墨層比較厚，紅外烘干時間和溫度都比較高，此時需要選擇耐高溫不干膠材料。

溢膠問題的產(chǎn)生與膠黏劑的涂布量也有密切關(guān)系。例如，輪胎標(biāo)簽的膠黏劑涂布量相對比較大，所以也比較容易溢膠（盡管在膠黏劑中已添加了阻流劑成分）。冬季和夏季膠黏劑的涂布量應(yīng)是有區(qū)別的，這一點(diǎn)對于面材為薄膜的不干膠材料來說更為敏感。由于冬季的不干膠和夏季的不干膠在配方上是有區(qū)別的，所以不應(yīng)錯季使用，且不應(yīng)長期屯積不干膠材料和標(biāo)簽，應(yīng)盡可能減少庫存，按“先進(jìn)先出”的原則使用不干膠材料。

1/5
